Golden Triangle Group Ltd là nghề nghiệptrong sản xuất PCB trên sản xuất nguyên mẫu PCB nhanh, sản xuất hàng loạt PCB và PCB Assembly, nó có thể hỗ trợ sản xuất hỗn hợp cao và sản xuất khối lượng thấp nằm ở Thâm Quyến Trung Quốc. Bạn sẽ tìm thấy thông tin liên quan đến các vật liệu cụ thể và các công nghệ PCB hoặc các loại sản phẩm mà chúng tôi hiện đang sản xuất và hỗ trợ,cũng như một số dung nạp mà chúng ta có thể đạt được. trên các bảng mạch in cứng, được xây dựng bằng vật liệu cao cấp và các quy trình sản xuất tiên tiến, đảm bảo sự ổn định cơ học tuyệt vời, khả năng chống nhiệt,và dẫn điện Ưu tiên cho các thiết bị đòi hỏi độ cứng cấu trúc và độ tin cậy lâu dài. Khả năng PCB tiêu chuẩn: Mô tả Khả năng Số lớp 1-30L (HDI:1+n+1; 2+n+2,Anylayer HDI) Độ dày tấm 0.2mm- -5.0mm Trọng lượng đồng Bên trong: 6oz, bên ngoài: 4oz Vật liệu FR4 (Kingboard,Shengyi,ITEQ,PTFE,Rogers,ARLON,ISOLA,TACONIC,Nelco) Bảng dựa trên kim loại, ((Aluminium, Base đồng) CEM-1, CEM-2 Nhôm + FR4, PTFE + FR4, Rogers + FR4 Điều trị bề mặt HASL, HASL không có chì, OSP, ENIG ((1u8u8), Hard Gold d plated up to 50u8, Immersion silver, Immersion Tin, Carbon Ink LF HASL ((+ngón tay vàng), Immersion Gold +ngón tay vàng ((vàng cứng),OSP +ngón tay vàng ((vàng cứng), Immersion Tin +ngón tay vàng ((vàng cứng) (Không phải hai bề mặt hoàn thiện khác nhau) Kích thước sản phẩm hoàn thiện Min: 5 * 5mm, Max: 1500 * 500mm Khoảng cách tối thiểu của các lỗ khoan đến dây dẫn 0.15mm(•Điện tử tiêu dùng (điện thoại thông minh, máy tính xách tay, TV, thiết bị đeo)•Tự động hóa công nghiệp (điểm điều khiển, cảm biến, nguồn điện)•Điện tử ô tô (hệ thống thông tin giải trí, mô-đun ADAS, điều khiển động cơ)•Thiết bị y tế (thiết bị chẩn đoán, dụng cụ chăm sóc sức khỏe di động)•Truyền thông (Router, Switch, Base Station)•Hàng không vũ trụ & Quốc phòng (Viên máy bay, Thiết bị truyền thông quân sự)

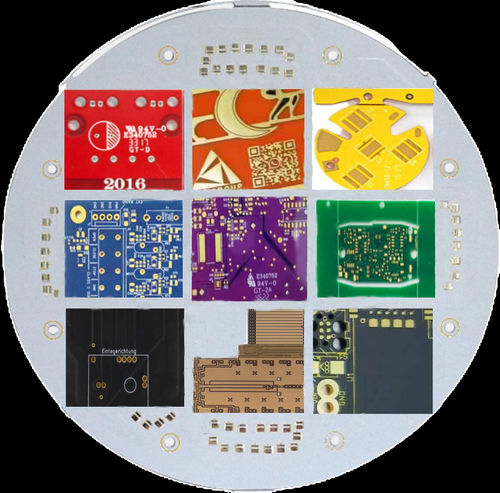

Golden Triangle Group Ltd. có thể cung cấp dưới đây màu sắc mặt nạ hàn khác nhau cho PCB cho khách hàng của chúng tôi. Xanh, xanh dương, trắng, đỏ, đen, vàng Ophạm vi, màu tím, nâu, xám, trong suốt và như vậy.   Khách hàng có thể sử dụng màu soldermask ưa thích của họ trên sản phẩm của họ.

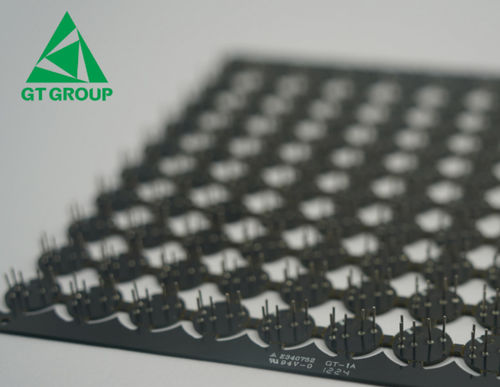

GT tiếp tục cung cấp bảng mạch in cho một trong những khách hàng của chúng tôi nằm ở bờ biển phía tây vớibọc vàng cứng 17️vàKiểm soát đường dẫn độ sâutrong hội đồng quản trị của trung tâm hơn 2 năm; Thỉnh thoảng, trong một cuộc họp kỹ thuật video chính thức với khách hàng, GT cho khách hàng với một loại khác nhau của mẫu với Pin chèn trên các bảng PCB mà mang lại GT một cơ hội mới và hàng loạt đơn đặt hàng --- mới được thiết kế vớiCác chân được lắp ráp ở phía dưới!
