PCB đồng
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Customized |
| Chứng nhận | UL,ISO9001 |
| Số mô hình | Bảng PCB đồng |

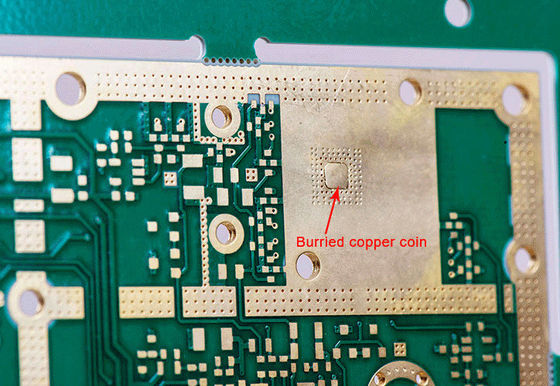

Đồng chôn" trong công nghệ PCB (bảng mạch in):
"Màu chôn" đề cập đến một loại sắp xếp lớp đồng cụ thể trong PCB.
Trong sản xuất PCB, các lớp đồng thường được sử dụng để dẫn tín hiệu điện và cung cấp kết nối giữa các thành phần.Một bộ sưu tập PCB tiêu chuẩn bao gồm các lớp đồng và vật liệu cách nhiệt xen kẽ, như epoxy sợi thủy tinh.
Trong trường hợp đồng chôn, một hoặc nhiều lớp đồng bổ sung được thêm vào giữa các lớp đồng tiêu chuẩn.Những lớp đồng bổ sung được chôn bên trong các mạch PCB stackup và không được phơi bày trên các lớp bên ngoài.
Các lớp đồng chôn có thể được sử dụng cho các mục đích khác nhau, chẳng hạn như phân phối điện, mặt đất, hoặc đường dẫn tín hiệu.các nhà thiết kế PCB có thể đạt được kiểm soát tốt hơn trên trở ngại, giảm nhiễu điện từ (EMI) và cải thiện tính toàn vẹn của tín hiệu.
Các lớp đồng chôn thường được tạo ra trong quá trình chế tạo bảng pcb bằng cách mạ nhiều tấm phủ đồng cùng với các lớp cách nhiệt ở giữa.Các lớp đồng được khắc và mô hình để tạo thành các dấu vết và kết nối mạch mong muốn.
Điều đáng chú ý là việc thực hiện các lớp đồng chôn cất sẽ làm phức tạp và chi phí cho quá trình sản xuất PCB.nó thường được sử dụng trong thiết kế PCB với các yêu cầu cụ thể cho tín hiệu tốc độ cao, kiểm soát trở ngại, hoặc xem xét EMI.
