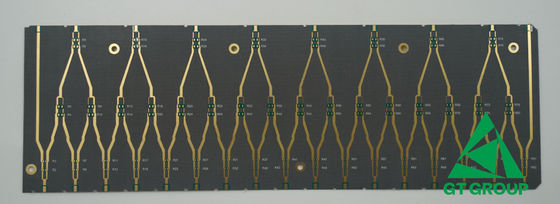

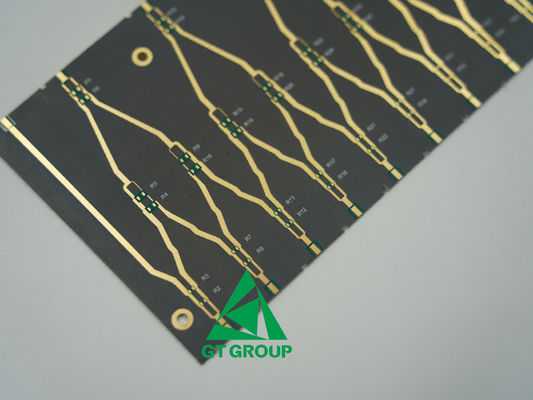

High Frequency PCB Prototype 2 Lớp với FR4 BM255 0.51mm Xanh Soldmermask

Các thông số sản phẩm:

PCB tần số cao là các thành phần quan trọng trong điện tử hiện đại, được thiết kế để hoạt động ở tần số thường xuyên từ 500 MHz đến vài GHz và hơn thế nữa.Dưới đây là một số đặc điểm chính của PCB tần số cao:

1. Hằng số dielektri (Dk) và yếu tố phân tán (Df): PCB tần số cao đòi hỏi vật liệu có hằng số điện bao phủ thấp và ổn định để giảm thiểu sự chậm trễ phổ biến tín hiệu và duy trì kiểm soát trở ngại.Họ cũng cần một yếu tố phân tán thấp để giảm mất tín hiệu.

2. Tỷ lệ mở rộng nhiệt (CTE): Đối với PCB tần số cao, phù hợp với CTE của các vật liệu khác nhau là rất quan trọng để ngăn ngừa căng thẳng và thất bại tiềm ẩn, đặc biệt là trong chu kỳ nhiệt.

3. Khả năng dẫn nhiệt: Các mạch tần số cao thường tạo ra nhiệt đáng kể, làm cho quản lý nhiệt là một cân nhắc quan trọng.ảnh hưởng đến độ tin cậy tổng thể của hệ thống và khả năng xử lý năng lượng.

4. Hấp thụ ẩm: Xu hướng hấp thụ độ ẩm của vật liệu có thể ảnh hưởng đáng kể đến tính chất điện của nó, đặc biệt là ở tần số cao.Các vật liệu có độ hấp thụ độ ẩm thấp được ưa thích để duy trì sự ổn định kích thước và độ tin cậy lâu dài

5. Sự ổn định kích thước: Điều này đề cập đến khả năng duy trì hình dạng và kích thước của vật liệu trong các điều kiện môi trường khác nhau, đảm bảo hiệu suất điện nhất quán và ảnh hưởng đến năng suất sản xuất.

6. Tính toàn vẹn của tín hiệu: PCB tần số cao được thiết kế để duy trì tính toàn vẹn tín hiệu ở tần số cao, giảm thiểu biến dạng và mất tín hiệu.Điều này đạt được thông qua việc sử dụng các vật liệu với tổn thất điện điện thấp và thiết kế tỉ mỉ.

7. Vật liệu mất điện thấp: Các vật liệu như Rogers và PTFE (Teflon PCB) được sử dụng trong PCB HF do yếu tố tiêu tan thấp và hằng số dielektrik thấp, làm giảm mất tín hiệu và cải thiện hiệu suất thiết bị.

8. Quản lý nhiệt hiệu quả: PCB HF phải chịu nhiệt, sử dụng đường nhiệt, thùng nhiệt và vật liệu nền tốt hơn để quản lý nhiệt hiệu quả, đảm bảo hiệu suất lâu dài.

9. Kiểm soát trở ngại: PCB tần số cao thường có dấu vết trở ngại được kiểm soát và khớp trở ngại chính xác để đảm bảo truyền tín hiệu tối ưu và giảm thiểu phản xạ.

10. Xây dựng và đặt thành phần: Việc bố trí và định tuyến các dấu vết, cũng như vị trí chiến lược của các thành phần, rất quan trọng để tránh sự suy giảm tín hiệu và nhiễu.Các thành phần gắn bề mặt thường được sử dụng để giảm độ dẫn và dung lượng chì.

11. Đặt đất và bảo vệ: Các kỹ thuật nối đất thích hợp được sử dụng để giảm nhiễu điện từ (EMI) và duy trì sự ổn định tín hiệu.Các mạch tần số cao thường được bảo vệ chống lại sự can thiệp bên ngoài và chứa các phát xạ điện từ.

Các đặc điểm này làm cho PCB tần số cao rất cần thiết cho các ứng dụng đòi hỏi truyền và nhận hiệu quả các tín hiệu tần số cao, chẳng hạn như các hệ thống truyền thông không dây,hệ thống radar, thiết bị vi sóng, và mạch kỹ thuật số tốc độ cao.
