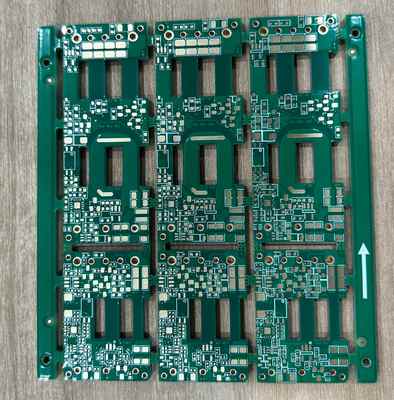

PCB đồng nặng
>
|
| Hàng hiệu | Customized |
| Chứng nhận | ISO90001, TS16949, IS013485 |
PCB đồng nặng (Bảng mạch in) là một loại bảng mạch có độ dày đồng dày hơn đáng kể so với PCB tiêu chuẩn.
Độ dày đồng được tăng cường này được thiết kế đặc biệt để xử lý các ứng dụng dòng điện cao và cung cấp quản lý nhiệt vượt trội.
Các đặc điểm chính và định nghĩa
Độ dày đồng: PCB tiêu chuẩn thường có độ dày đồng dao động từ 0,5 đến 3 ounce mỗi foot vuông (oz / ft2),PCB đồng nặng được định nghĩa là có độ dày đồng 3 oz/ft2 hoặc nhiều hơn trên lớp bên trong và/hoặc lớp bên ngoài.Trong một số trường hợp, PCB đồng cực nặng có thể có trọng lượng đồng vượt quá 20oz / ft2.
Đo:Trọng lượng đồng được đo bằng ounce mỗi foot vuông (oz/ft2), đại diện cho trọng lượng đồng sẽ bao phủ một feet vuông của bảng. Giá trị ounce cao hơn tương ứng với một lớp đồng dày hơn.
Tính chất dấu vết:Các lớp đồng dày hơn cho phép các dấu vết rộng hơn và cao hơn, làm giảm điện trở.Điều này rất quan trọng đối với các ứng dụng đòi hỏi phải mang dòng điện cao mà không tạo ra nhiệt quá mức.
| Kiểm tra tiêu chuẩn | IPC lớp 2 |
| Lớp | 8 lớp |
| Không gian dòng tối thiểu | 0.2mm |
| Công nghệ chế biến | Chốt nhựa + Bọc |
| Kích thước lỗ | 0.2MM |
| Màu mặt nạ hàn | Xanh, đỏ, xanh dương, đen, trắng |
| Vật liệu | FR4 TG150 |
| Gói | Bao bì chân không |
| Độ dày đồng | 3oz-5oz |
PCB đồng nặng là điều cần thiết cho một loạt các ứng dụng công suất cao và độ tin cậy cao, bao gồm:
Điện tử điện:Nguồn điện, biến tần và biến tần.
Xe ô tô và xe điện (EV):Hệ thống quản lý pin (BMS), bộ điều khiển động cơ và hệ thống sạc.
Năng lượng tái tạo:Máy biến đổi năng lượng mặt trời và bộ điều khiển tuabin gió.
Thiết bị công nghiệp:Động cơ, máy hàn, và robot.
Quân đội và Không gian:Hệ thống radar, đơn vị phân phối điện và thiết bị liên lạc nơi độ tin cậy trong điều kiện cực kỳ quan trọng.
Máy biến đổi phẳng:PCB đồng nặng được sử dụng để tạo ra các bộ biến áp phẳng mật độ công suất cao trực tiếp trên bảng.
Hỗ trợ kỹ thuật sản phẩm và dịch vụ của chúng tôi cho PCB đồng nặng bao gồm:
- Nhóm hỗ trợ kỹ thuật chuyên dụng để hỗ trợ với bất kỳ câu hỏi hoặc vấn đề liên quan đến sản phẩm.
- Tài liệu toàn diện và tài nguyên để dễ dàng tham khảo và khắc phục sự cố.
- Dịch vụ tại chỗ để lắp đặt, bảo trì và hỗ trợ khi cần thiết.
- Tùy chọn tùy chỉnh có sẵn để đáp ứng các yêu cầu cụ thể của dự án.
