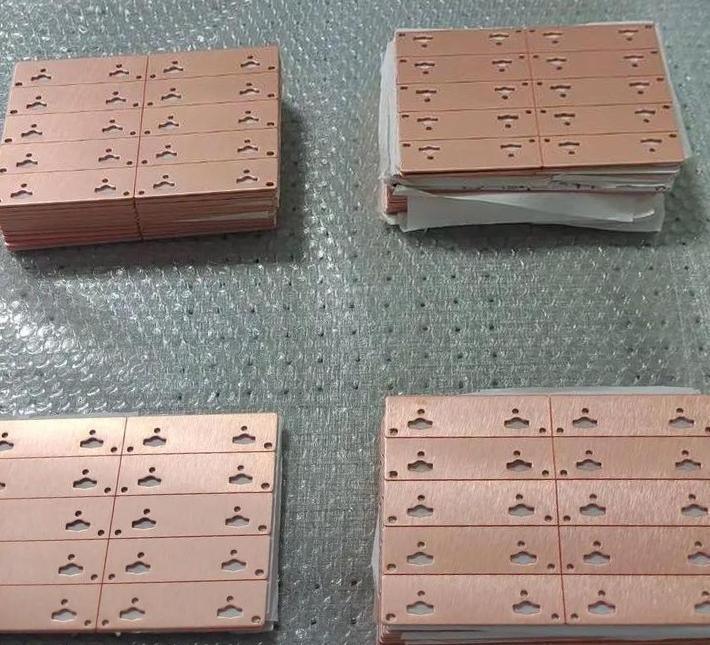

Bảng PCB đồng tùy chỉnh 1.6mm cho các ứng dụng hiệu suất cao

Brand Name:	Customized
MOQ:	1 ngăn
giá bán:	Có thể đàm phán
Payment Terms:	T/T

Detail Information

Mô tả Sản phẩm

Detail Information

Chứng nhận:

ISO9001, TS16949, ISO14001,

độ dày:

1.6mm

Bề mặtVòng:

LF HAL

Đặc biệt:

Chất liệu đế đồng

Ứng dụng:

công nghiệp, điện

Loại sản phẩm:

PCB cơ sở đồng

chi tiết đóng gói:

Gói chân không

Làm nổi bật:

Bảng PCB đồng tùy chỉnh 1.6mm

PCB đồng hiệu suất cao

Bảng PCB đồng với bảo hành

Mô tả Sản phẩm

Các thông số kỹ thuật của sản phẩm:

Loại sản phẩm	Bảng PCB gốc đồng
Ứng dụng	Công nghiệp, Điện lực
Xét mặt	LF HAL
Độ dày	1.6mm

Sự khác biệt giữa PCB gốc đồng và PCB thông thường:

Tính năng	PCB có cơ sở đồng (MCPCB)	PCB FR4 bình thường
Vật liệu lõi	Chất rắnĐồngđĩa/trọng tâm.	FR4(Vải dệt bằng sợi thủy tinh và nhựa epoxy).
Ưu điểm chính	Quản lý nhiệt(Phân hủy nhiệt).	Hiệu quả về chi phívà Thiết kế linh hoạt.
Khả năng dẫn nhiệt $mathbf{W/mcdot K}$	Tốt lắm.Đến400 W/m·K(Cốp tinh khiết).	Người nghèo:Thông thường0.3 đến 0,4 W/m·K(Epoxy Resin).
Việc xử lý hiện tại	Rất cao.Cơ sở đồng dày cũng có thể được sử dụng như một mặt đất / máy tính hoặc thùng xử lý nhiệt.	Hạn chế.Tùy thuộc vào độ dày dấu vết đồng (thường là 1-2 oz).
Sức mạnh cơ học	Độ cứng cao.Lõi kim loại cung cấp độ bền tuyệt vời và khả năng chống biến dạng / rung.	Đáng tính.Đủ cho hầu hết các thiết bị điện tử tiêu dùng nhưng ít mạnh mẽ hơn.
Tỷ lệ mở rộng nhiệt (CTE)	Tối thiểu và phù hợp hơnđến các lớp mạch đồng.	cao hơn(đặc biệt là ở trục Z), dẫn đến căng thẳng nhiệt và thất bại PTH / thông qua tiềm năng trong chu kỳ nhiệt độ.
Thiết kế linh hoạt	Số lớp giới hạn(hầu hết là đơn hoặc hai mặt) do lõi kim loại rắn.	Tốt lắm.Hỗ trợ phức tạp,nhiều lớpthiết kế (4, 6, 8 + lớp) cho định tuyến mật độ cao.
Chi phí	Lên cao hơn.Đồng là một vật liệu đắt tiền, và quá trình chế biến chuyên biệt hơn.	Máu thấp.Hiệu quả về chi phí và có sẵn rộng rãi cho sản xuất hàng loạt.
Các ứng dụng điển hình	Đèn LED công suất cao, bộ điều khiển động cơ, nguồn điện, điện tử ô tô và các mô-đun truyền thông tần số cao.	Các thiết bị điện tử tiêu dùng (điện thoại thông minh, máy tính), các thiết bị công suất thấp đến trung bình và các mạch kỹ thuật số phức tạp.
